Válvula iris

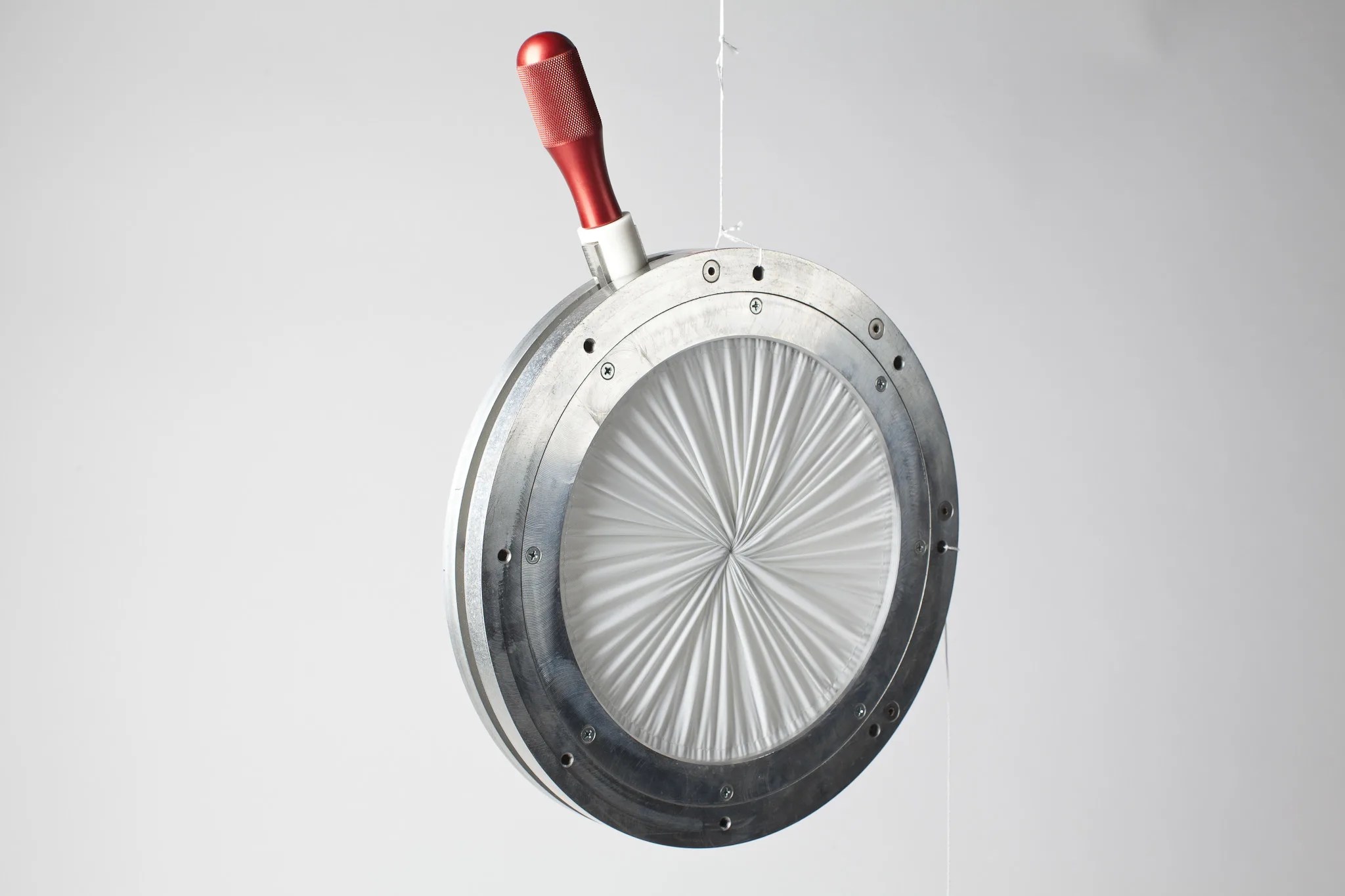

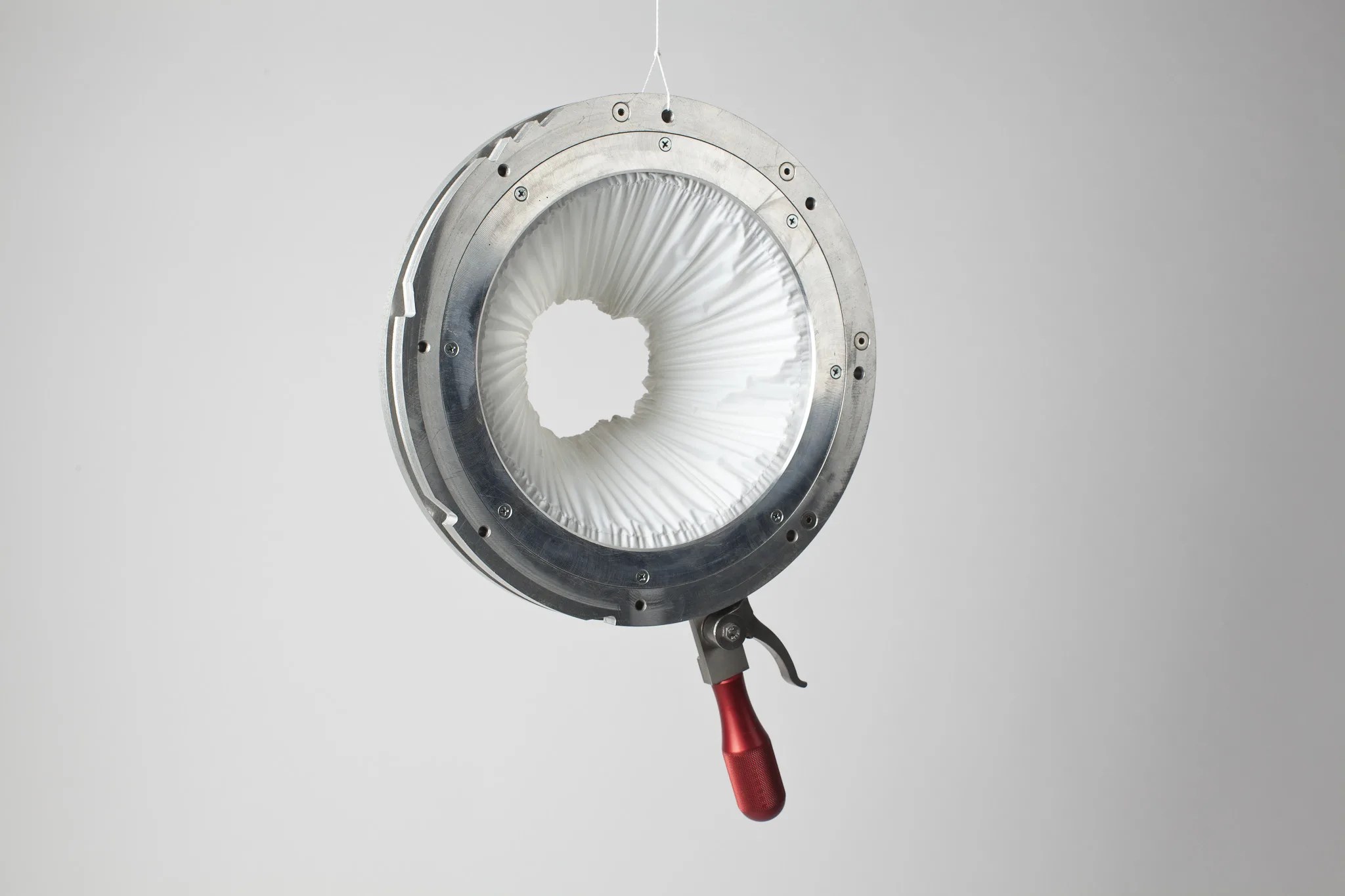

La válvula Vortex® Iris se abre y se cierra hacia el centro de su abertura para crear un flujo gradual o restringir el paso de materiales. Este diseño garantiza una descarga uniforme y permite el control manual del caudal. La funda textil de la válvula Iris y su cierre gradual protegen los materiales delicados y quebradizos de la degradación. Cuando está completamente cerrada, la funda textil se tuerce hasta convertirse en una barrera plana y hermética que retiene el material.
Aplicación ideal en descargadores de sacos a granel y aplicaciones que requieren el control manual de materiales sólidos a granel secos, de flujo libre y descargados por gravedad.
Especificaciones Técnicas de la válvula iris
| Numero de Modelo: | UBXX |
| Tipo de transporte: | Flujo por gravedad únicamente |
| Materiales manipulados: | Polvos, gránulos y pellets no abrasivos a moderadamente abrasivos |
| Tamaños estándar: | 4 – 18 pulgadas | 100 – 455 mm |
| Peso: | 2 – 75 lb | 1 – 35 kg |
| Opciones de conexión: | Hasta 150 °F | 65 °C |
| Densidad aparente del material: | Hasta 40 lb/ft3. Contáctenos para analizar opciones para densidades aparentes mayores. |
|
Opciones de materiales de construcción: |
Aluminio, acero inoxidable 304 o 316L |
| Opciones de material de la manga: | Uretano, silicona, caucho de nitrilo Buna-N, PTFE, disipador estático |
| Construcción del anillo de control: | Acero inoxidable |
|
Confirmación de posición: |
Indicación visual mediante la posición del asa |
La válvula de iris Vortex® está diseñada con una funda textil ajustada que crea una barrera para evitar fugas de material a la atmósfera. Esta funda también impide que los materiales entren en contacto con las partes móviles de la válvula. Gracias a la variedad de materiales disponibles para la funda, se puede diseñar una válvula de iris para la mayoría de las aplicaciones de manipulación de sólidos a granel secos, incluyendo materiales resistentes a la abrasión y aptos para uso alimentario, entre otros.
Muchas válvulas de iris alternativas se fabrican con anillos de control, seguros de gatillo y manijas de plástico. Esta construcción las hace poco duraderas y fiables. Para solucionar estos problemas de durabilidad, la válvula de iris Vortex® se fabrica con un anillo de control de acero inoxidable, así como con un seguro de gatillo y una manija metálicos.
La válvula de iris Vortex® se fabrica con piezas mecanizadas con precisión para reducir el desgaste y garantizar un accionamiento suave.
